深度解析CE RED认证!
亿博CE认证服务机构已有超过十年的检测认证经验, 拥有资深的工程师队伍,专业的技术团队,为您提供全方位的检测认证需求,服务热线:138-2432-8299
1、CE RED资料要求:

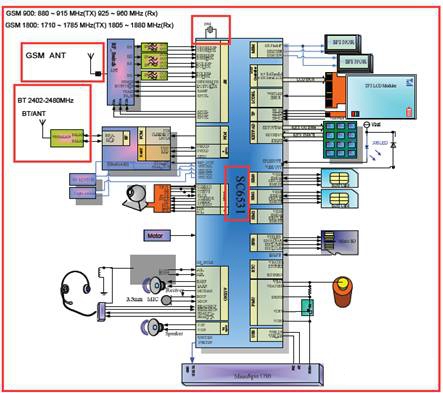

1.Block(方框图) (文档格式:PDF档)
表示产品各部分的功能、用途;
要求所提供方框图的芯片型号必须与BOM/SCH/产品照内部芯片(产品照内部芯片必须显示IC型号文字描述)上描述的型号一致;方框图必须体现所有晶振频率的相关信息、芯片支持的功能的频率范围、天线位置等 如下:

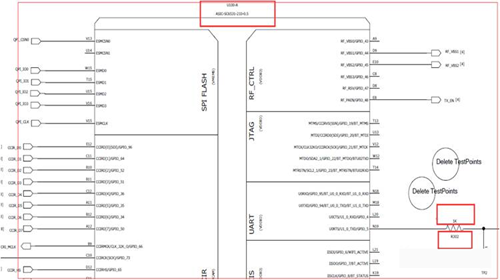

2.SCH(原理图) (文档格式:PDF档)
要求所提供的SCH图必须是可以搜寻内容的PDF档文件(有些图片格式无法搜寻是不能使用的),SCH中不能出现乱码;表示电路板上个各元器件连接原理的图表;SCH必须包含各元器件的规格参数,芯片参数,天线信息等;SCH最好提供白底的,并且点击对应数值之后没有链接,这样与其他文件不一致时便于修改。如下:
3.Operational description(操作描述)(文档格式:Word档)描述样机的工作原理,所用芯片支持的所有功能,频段,以及最大功率参数等;SCH/BOM/BlocK/Operational description 之间的所用芯片,功能必须对应;

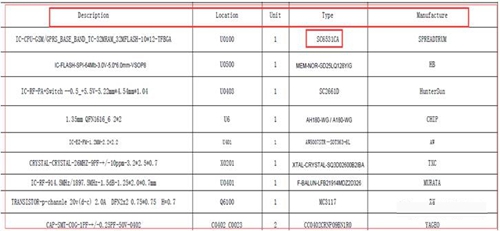

4.BOM(物料清单) (文档格式:Excel表 or PDF)
描述产品构成所有涉及的物料;BOM必须包含元器件的名称、型号、参数、号位、数量以及制造商;BOM对应的芯片必须与SCH/Block/OP对应一致,并且BOM号位必须与Placement,SCH,内部照对应一致;
5.PCB Layout(电路板布局图)(文档格式:PDF档)指产品PCB板的布局布线;必须与产品内部PCB板一致。
6.PCB Placement(号位图)(文档格式:PDF档)
指PCB元器件上的位置图;
必须与产品内部照上的PCB板一致,内部元件一致,并且在SCH图上能找到相对应的元件位置。
7.Hardware/Software Version(软/硬件版本号)
软件版本号:手机操作系统的版本号
硬件版本号:手机PCB电路板的版本号
提供的硬件版本必须与PCB板上的版本一致
8.Label(标签)
标签必须包含(以下是手机标签):产品名称、品牌、型号、设备的额定电压、电流、CE标志、垃圾桶标志、产品的制造商名称、制造商地址,室内使用标志可打可不打(STS有标签模板,客户不提供的默认用STS模板做标签)
(注:1.针对必须在室内使用的产品:如路由器,室内使用标志是必须要打的)
9.User manual(说明书)(文档格式:WORD档)
介绍产品的使用方法。功能以及注意事项等;说明书首页必须包含产品名称、型号、商标(有系列型号和系列商标也要全部写上),制造商名称;产品的功能,频率以及对应的最大功率。说明书所描述的功能必须与产品对应。说明书必须包含以下警示语:(警示语客户可根据产品的实际功能自行添加到说明书)
About CE Maintence
1.Use careful with the earphone maybe excessive sound pressure from earphones and headphones can cause hearing loss.
如果产品附带了耳机, 需要提醒用户当音量过大时, 会对听力有影响.
2.Risk of explosion if battery is replaced by an incorrect type. Dispose of used batteries according to the instructions.
关于电池, 我们知道电池容易引起爆炸的危险,而且后果很严重,媒体也报道过多起用户在使用手机的过程中, 因为电池突然爆炸, 造成用户烧伤的事故. 因此, 在说明书中, 应该要有的警语
3.The product shall only be connected to a USB interface of version USB2.0.
申明USB 的类型
4.Adapter shall be installed near the equipment and shall be easily accessible.
充电时, 充电器应尽量靠近样机
5.EUT Operating temperature range: -10° C to 40° C .
样机的最高使用温度
6.Adapter:
The plug considered as disconnect device of adapter
Input: AC 100-240V, 50/ 60Hz, 200mA
Output: 5V 500mA
需要体现充电器输入输出参数
7.The device complies with RF specifications when the device used at 5mm from your yourbody.
提示设备使用距离
8.To prevent possible hearing damage. Do not listen at high volume levels for long periods.
为了保护听力, 请不要在高音量等级听过长时间
Declaration of Conformity
Ying Tai Electronics Co., Ltd hereby declares that this GSM Mobile Phone is in compliance with the essential requirements and other relevant provisions of Directive 2014/53/EU. This product is allowed to be used in all EU member states.
制造商宣称产品符合CE 协调指令的要求以及2014/53/EU Article 10(2)及Article 10(10)的宣告.
(以上说明书警示语针对手机产品完整的警示语,普通产品如路由器,没有耳机没有电池等信息,可根据实际情况删除相关描述)
2、CE RED&CE RTTE 区别
1.标签区别:
CE RED标签与CE RTTE的区别在与:
A.不需要印NB Number
B. Manufacturer name & address, 如果 label上印不下可以印在 Users manual 或 Package
C. class 2 device 不再需要印 Alert Sign " ! “
2.说明书区别

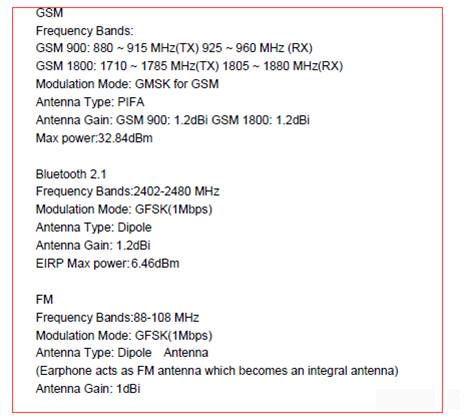

A:CE RED说明书必须标示示 Operating Frequency Range 跟 Max Output Power。如下:
B:如果产品只限定在室內使用必須有相关的說明告知使用者,例如 5150~5250MHz 只能在室內使用,说明书则需要加以下警示语:
Operations in the 5.15-5.25GHz band is restricted to indoor usage only.
Class 2 device 的国家对这个产品使用频率有限制的有新的标示。
3.资料区别
CE RED案件,例如手机产品有主板和小板的,也需要提供小板的Layout & Placement & BOM & SCH;
4.型号区别
CE RED案件型号、商标分别不能超过十个,组合也不能超过十个,比如:A brand 对应到1~5 model , B brand 对应到 6~10 model ;有多个型号商标的开案前必须说明哪个商标对应哪个型号;
产品有多个型号、商标的,不同型号对应的不同商标都需提供对应的Label
3、CE RED特别注意事项:
在 RED 里面的规定Manufacturer 就是 Certificate holder 证书拥有者
对 RED 来说,Manufacturer的定义是:
A. Brand Owner, 也就是品牌商,例如 Apple, ZTE, 华为
B. ODM, 也就是替品牌商设计跟制造产品的,例如 Asus 会替HP 设计跟制造打印机,Asus 就是ODM
请特别注意单纯的制造叫 OEM 不叫ODM, 例如 Foxconn 替Apple 制造,Foxconn 就只是 Factory 不是Manufacturer。所以 Foxconn 不能签 DoC, 也不能是 Certificate holder, 因为他不是RED定义的Manufacturer。
当品牌商是委托 ODM 设计制造产品的时候,他们双方就要协调谁来当 Manufacturer, 可以是品牌商也可以是 ODM。有这种状况的时候请务必跟客户问清楚,因为 Manufacturer 的数据会出现在我们的 RED 申请书跟 RED 证书上.
特别注意:CE RED产品出货时Label必须要打进口商的名称和地址。
(做认证的时候还没有找的进口商可以不用打进口商的名称、地址,但出货时必须要打,Label打不下的情况下,可以打在说明书或包装盒上)
Manufacturer不在欧洲,要用自己的品牌通过 importer 帮忙销售到欧洲市场的,不管是有沒有找到 Importer,或是Importer 不只一個,都是可以发 RED 证书的。以下分別解释两种情况:
A:Manufacturer 不在欧盟,会通过不少importer 进口到欧盟市场
如果你要通过 Importer A 销售到部分欧盟区域,Importer B 销售到其他欧盟区域
你出货给 Importer A 的货上面的Importer 信息就只能为 Importer A 的,不能同时把Importer A 跟 B 的信息都写上。同样的出给 Importer B 的貨上面只能写Importer B 的。也就是貨物上的 Importer 信息只能有一个,市场抽测的时候,抽到 importer A 的货有问题,官方就会去找 Importer A,不会去找Importer B。出给 Importer A 的产品的Label 上要标示 Manufacturer 跟Importer A 的公司名称、联系地址,同理出给 Importer B 的就标示manufacturer 跟 Importer B 的信息。
BManufacturer 不在欧盟,也还没有找到 Importer
产品的 Label 上要标示 Manufacturer 的公司名称、注册商标跟连系地址,地址可以是非欧盟的地址因为还没找到 Importer, 所以Importer 的信息可以不在产品 Label 上。
BUT:请特别注意。这个做法是 RED 违反 CE BlueGuide的一个特例。正规的做法是根据BlueGuide, manufacturer跟Importer的信息都要在产品上。
例如:有个欧洲公司去参观香港电子展,看到一个她认为有市场的产品,这个产品是中国制造商生产的,而这个制造商说现在有很多现货可以立即出货,这个欧洲公司立马买两货柜进口到欧洲。像这种状况产品早已制造包装完成,欧洲进口商没有机会把她自己的信息印在产品上,就可以例外处理。
